50. Introduction

Spring Cloud Sleuth 为Spring Cloud实现了一个分布式跟踪解决方案。

50.1 Terminology

Spring Cloud Sleuth 借用了Dapper's术语。

Span ：基本工作单元。例如，发送 RPC 是新的 Span，就像发送响应到 RPC 一样。Span 由 Span 的唯一 64 位 ID 和 Span 所属的跟踪的另一个 64 位 ID 标识。跨区还具有其他数据，例如描述，带有时间戳的事件，键值注解(标签)，引起 Span 的跨区 ID 和进程 ID(通常为 IP 地址)。

Span 可以启动和停止，并且可以跟踪其时序信息。创建 Span 后，您必须在将来的某个时间点将其停止。

Tip

开始跟踪的初始 Span 称为root span。该 Span 的 ID 的值等于跟踪 ID。

迹线： 一组 Span 形成树状结构。例如，如果您运行分布式大数据存储，则跟踪可能是由PUT请求形成的。

Comments： 用于及时记录事件的存在。使用Brave工具，我们不再需要为Zipkin设置特殊事件来了解 Client 端和服务器是谁，请求在何处开始以及在何处结束。但是，出于学习目的，我们标记这些事件以突出显示发生了哪种操作。

cs ：Client 已发送。Client 提出了要求。此 Comments 指示 Span 的开始。
sr ：接收到服务器：服务器端收到了请求并开始处理它。从此时间戳中减去cs时间戳可显示网络延迟。
ss ：服务器已发送。在请求处理完成时添加 Comments(当响应被发送回 Client 端时)。从该时间戳中减去sr时间戳将显示服务器端处理请求所需的时间。
cr ：已收到 Client。表示 Span 结束。Client 端已成功收到服务器端的响应。从该时间戳中减去cs时间戳可显示出 Client 端从服务器接收响应所需的整个时间。

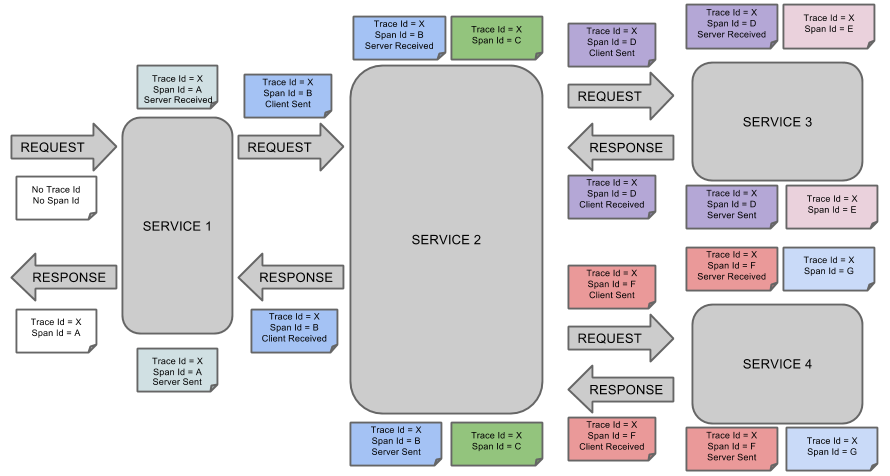

下图显示了系统中 Span 和 Trace 以及 Zipkin 注解的外观：

跟踪信息传播

音符的每种颜色表示一个 Span(共有七个 Span-从 A 到 G )。请考虑以下注意事项：

Trace Id = X
Span Id = D
Client Sent

此 Comments 表示当前 Span 已将“跟踪 ID”设置为“ X ”，而“SpanID”设置为 D **。另外，发生了Client Sent事件。

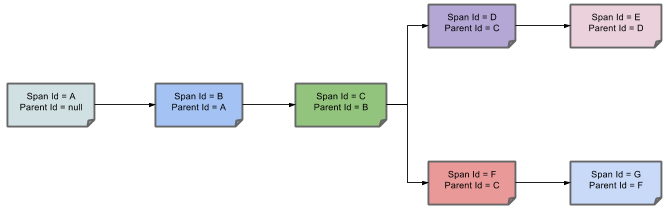

下图显示了 Span 的父子关系：

亲子关系

50.2 Purpose

以下各节引用上图中显示的示例。

50.2.1 使用 Zipkin 进行分布式跟踪

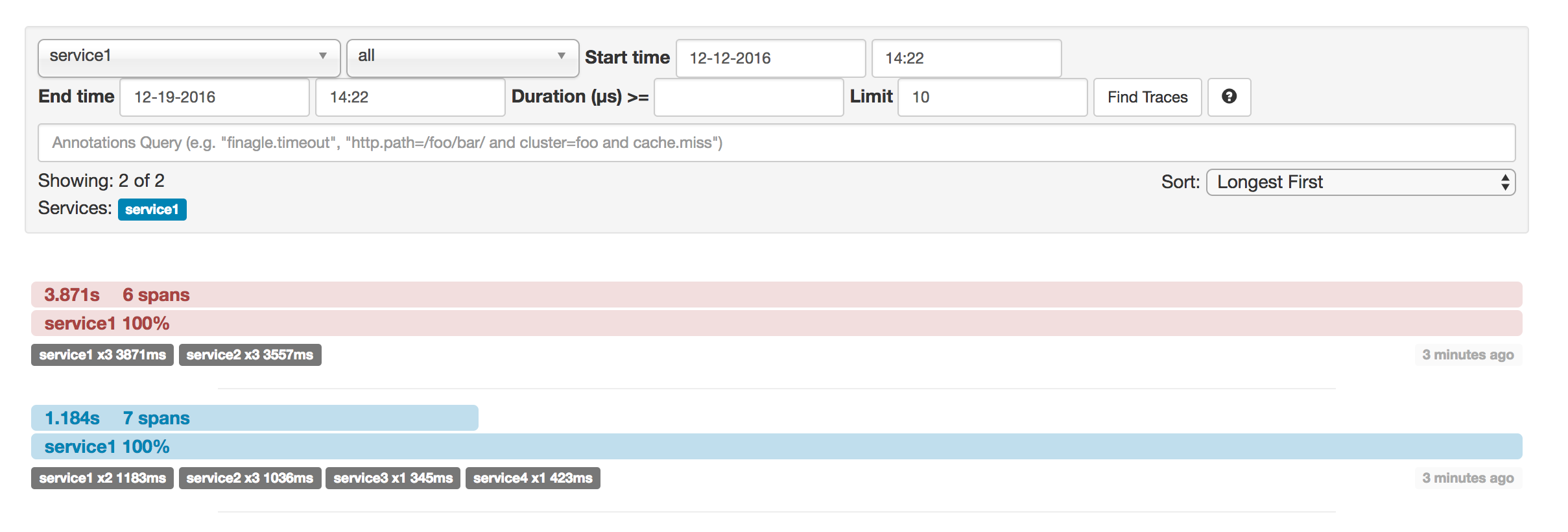

本示例有七个 Span。如果转到 Zipkin 中的跟踪，则可以在第二个跟踪中看到此数字，如下图所示：

Traces

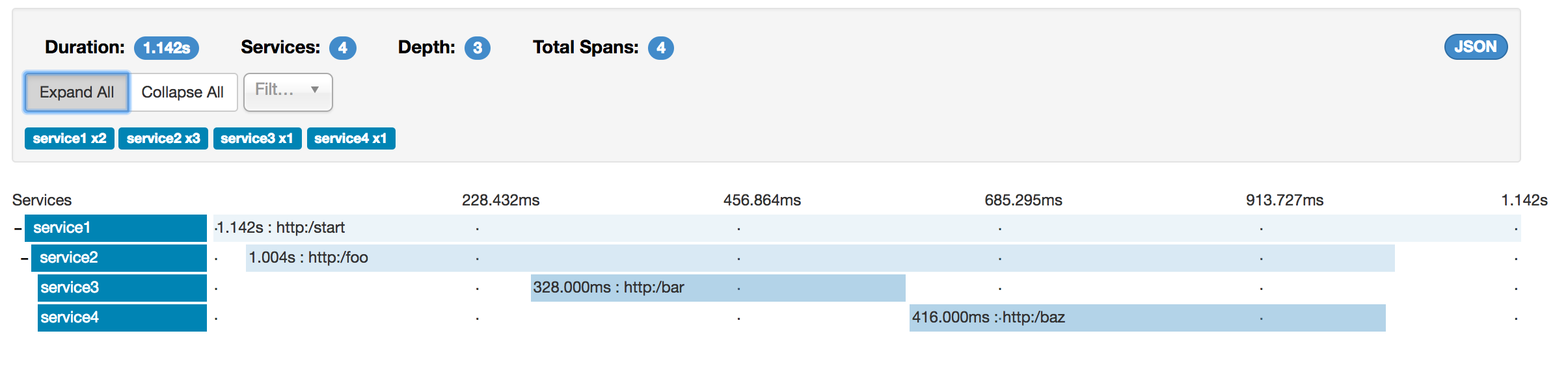

但是，如果选择特定轨迹，则可以看到四个 Span，如下图所示：

跟踪信息传播

Note

选择特定轨迹时，会看到合并的 Span。这意味着，如果有两个 Span 发送到 Zipkin，且带有“服务器已接收和服务器已发送”或“Client 端已接收和 Client 端已发送”Comments，则它们将显示为单个 Span。

在这种情况下，为什么七个 Span 和四个 Span 有区别？

一个 Span 来自http:/startSpan。它具有服务器已接收(sr)和服务器已发送(ss)注解。
从service1到service2到http:/foo端点的 RPC 调用有两个范围。Client 端已发送(cs)和 Client 端已接收(cr)事件发生在service1端。服务器已接收(sr)和服务器已发送(ss)事件发生在service2一侧。这两个 Span 形成一个与 RPC 调用相关的逻辑 Span。
从service2到service3到http:/bar端点的 RPC 调用有两个范围。Client 端已发送(cs)和 Client 端已接收(cr)事件发生在service2端。服务器已收到(sr)和服务器已发送(ss)事件发生在service3一侧。这两个 Span 形成一个与 RPC 调用相关的逻辑 Span。
从service2到service4到http:/baz端点的 RPC 调用有两个范围。Client 端已发送(cs)和 Client 端已接收(cr)事件发生在service2端。服务器已接收(sr)和服务器已发送(ss)事件发生在service4一侧。这两个 Span 形成一个与 RPC 调用相关的逻辑 Span。

因此，如果我们计算物理范围，则有一个来自http:/start，两个来自service1调用service2，两个来自service2调用service3，以及两个service2调用service4。总而言之，我们共有七个 Span。

从逻辑上讲，我们看到四个 Span 的信息，因为我们有一个 Span 与到service1的传入请求有关，而三个 Span 与 RPC 调用有关。

50.2.2 可视化错误

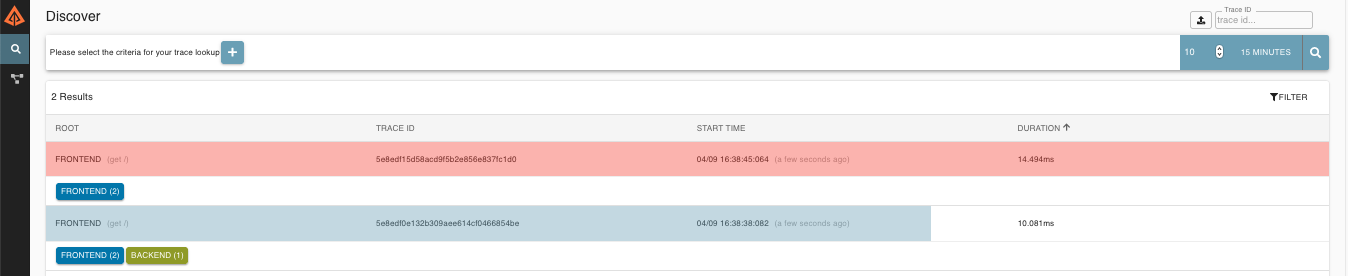

Zipkin 使您可以可视化跟踪中的错误。当引发异常但未捕获异常时，我们在 Span 上设置了适当的标签，然后 Zipkin 可以对其进行正确着色。您可以在迹线列表中看到一条红色的迹线。之所以出现，是因为引发了异常。

如果单击该轨迹，则会看到类似的图片，如下所示：

Error Traces

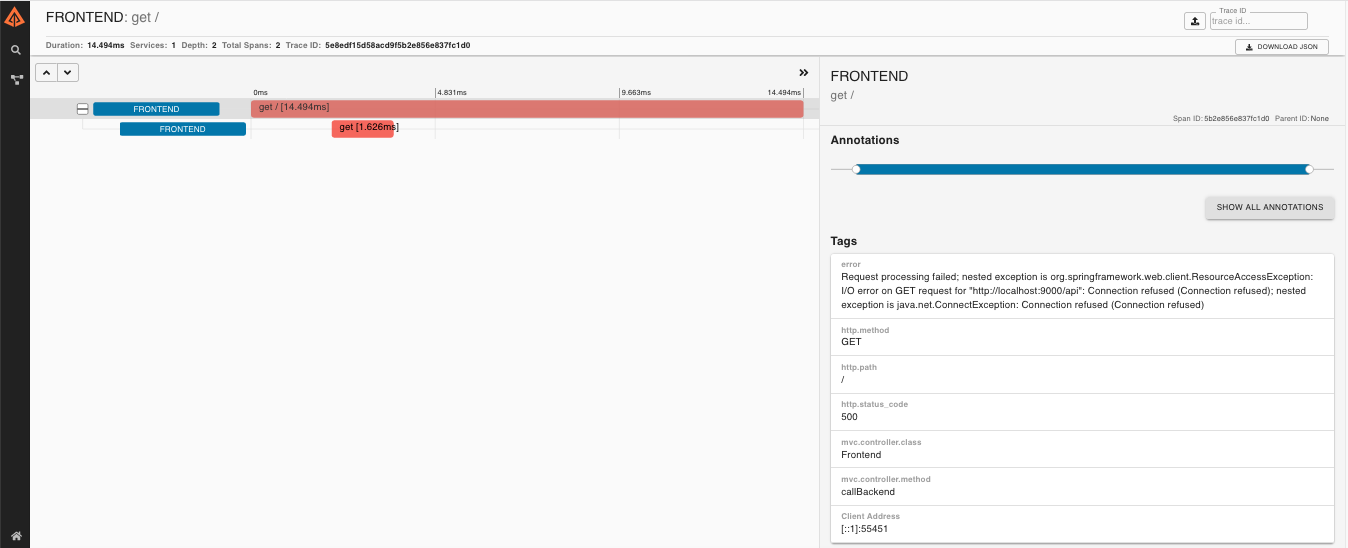

如果您再单击其中一个 Span，则会看到以下内容

错误跟踪信息传播

Span 显示了错误的原因以及与之相关的整个堆栈跟踪。

50.2.3Brave 的分布式跟踪

从版本2.0.0开始，Spring Cloud Sleuth 使用Brave作为跟踪库。因此，Sleuth 不再负责存储上下文，而是将工作委托给 Brave。

由于 Sleuth 与 Brave 具有不同的命名和标记约定，因此我们决定从现在开始遵循 Brave 的约定。但是，如果要使用传统的 Sleuth 方法，可以将spring.sleuth.http.legacy.enabled属性设置为true。

50.2.4 实时示例

图 50.1. 单击“ Pivotal Web 服务”图标可实时观看！

Zipkin 部署在 Pivotal Web Services 上

点击此处观看直播！

Zipkin 中的依赖关系图应类似于下图：

Dependencies

图 50.2. 单击“ Pivotal Web 服务”图标可实时观看！

Zipkin 部署在 Pivotal Web Services 上

点击此处观看直播！

50.2.5 日志关联

当使用 grep 通过扫描等于(例如)2485ec27856c56f4的跟踪 ID 来读取这四个应用程序的日志时，您将获得类似于以下内容的输出：

service1.log:2016-02-26 11:15:47.561  INFO [service1,2485ec27856c56f4,2485ec27856c56f4,true] 68058 --- [nio-8081-exec-1] i.s.c.sleuth.docs.service1.Application   : Hello from service1. Calling service2
service2.log:2016-02-26 11:15:47.710  INFO [service2,2485ec27856c56f4,9aa10ee6fbde75fa,true] 68059 --- [nio-8082-exec-1] i.s.c.sleuth.docs.service2.Application   : Hello from service2. Calling service3 and then service4
service3.log:2016-02-26 11:15:47.895  INFO [service3,2485ec27856c56f4,1210be13194bfe5,true] 68060 --- [nio-8083-exec-1] i.s.c.sleuth.docs.service3.Application   : Hello from service3
service2.log:2016-02-26 11:15:47.924  INFO [service2,2485ec27856c56f4,9aa10ee6fbde75fa,true] 68059 --- [nio-8082-exec-1] i.s.c.sleuth.docs.service2.Application   : Got response from service3 [Hello from service3]
service4.log:2016-02-26 11:15:48.134  INFO [service4,2485ec27856c56f4,1b1845262ffba49d,true] 68061 --- [nio-8084-exec-1] i.s.c.sleuth.docs.service4.Application   : Hello from service4
service2.log:2016-02-26 11:15:48.156  INFO [service2,2485ec27856c56f4,9aa10ee6fbde75fa,true] 68059 --- [nio-8082-exec-1] i.s.c.sleuth.docs.service2.Application   : Got response from service4 [Hello from service4]
service1.log:2016-02-26 11:15:48.182  INFO [service1,2485ec27856c56f4,2485ec27856c56f4,true] 68058 --- [nio-8081-exec-1] i.s.c.sleuth.docs.service1.Application   : Got response from service2 [Hello from service2, response from service3 [Hello from service3] and from service4 [Hello from service4]]

如果您使用日志汇总工具(例如Kibana，Splunk等)，则可以对发生的事件进行排序。来自 Kibana 的示例类似于下图：

与 Kibana 的对数关联

如果要使用Logstash，下面的清单显示 Logstash 的 Grok 模式：

filter {
       # pattern matching logback pattern
       grok {
              match => { "message" => "%{TIMESTAMP_ISO8601:timestamp}\s+%{LOGLEVEL:severity}\s+\[%{DATA:service},%{DATA:trace},%{DATA:span},%{DATA:exportable}\]\s+%{DATA:pid}\s+---\s+\[%{DATA:thread}\]\s+%{DATA:class}\s+:\s+%{GREEDYDATA:rest}" }
       }
}

Note

如果要将 Grok 与 Cloud Foundry 的日志一起使用，则必须使用以下模式：

filter {
       # pattern matching logback pattern
       grok {
              match => { "message" => "(?m)OUT\s+%{TIMESTAMP_ISO8601:timestamp}\s+%{LOGLEVEL:severity}\s+\[%{DATA:service},%{DATA:trace},%{DATA:span},%{DATA:exportable}\]\s+%{DATA:pid}\s+---\s+\[%{DATA:thread}\]\s+%{DATA:class}\s+:\s+%{GREEDYDATA:rest}" }
       }
}

带 Logstash 的 JSON Logback

通常，您不想将日志存储在文本文件中，而是存储在 Logstash 可以立即选择的 JSON 文件中。为此，您必须执行以下操作(出于可读性考虑，我们以groupId:artifactId:version表示法传递依赖项)。

Dependencies Setup

确保 Logback 位于 Classpath(ch.qos.logback:logback-core)上。
添加 Logstash Logback 编码。例如，要使用版本4.6，请添加net.logstash.logback:logstash-logback-encoder:4.6。

Logback Setup

考虑以下示例的 Logback 配置文件(名为logback-spring.xml)。

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
	<include resource="org/springframework/boot/logging/logback/defaults.xml"/>

	<springProperty scope="context" name="springAppName" source="spring.application.name"/>
	<!-- Example for logging into the build folder of your project -->
	<property name="LOG_FILE" value="${BUILD_FOLDER:-build}/${springAppName}"/>

	<!-- You can override this to have a custom pattern -->
	<property name="CONSOLE_LOG_PATTERN"
			  value="%clr(%d{yyyy-MM-dd HH:mm:ss.SSS}){faint} %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(:){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}"/>

	<!-- Appender to log to console -->
	<appender name="console" class="ch.qos.logback.core.ConsoleAppender">
		<filter class="ch.qos.logback.classic.filter.ThresholdFilter">
			<!-- Minimum logging level to be presented in the console logs-->
			<level>DEBUG</level>
		</filter>
		<encoder>
			<pattern>${CONSOLE_LOG_PATTERN}</pattern>
			<charset>utf8</charset>
		</encoder>
	</appender>

	<!-- Appender to log to file -->
	<appender name="flatfile" class="ch.qos.logback.core.rolling.RollingFileAppender">
		<file>${LOG_FILE}</file>
		<rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
			<fileNamePattern>${LOG_FILE}.%d{yyyy-MM-dd}.gz</fileNamePattern>
			<maxHistory>7</maxHistory>
		</rollingPolicy>
		<encoder>
			<pattern>${CONSOLE_LOG_PATTERN}</pattern>
			<charset>utf8</charset>
		</encoder>
	</appender>

	<!-- Appender to log to file in a JSON format -->
	<appender name="logstash" class="ch.qos.logback.core.rolling.RollingFileAppender">
		<file>${LOG_FILE}.json</file>
		<rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
			<fileNamePattern>${LOG_FILE}.json.%d{yyyy-MM-dd}.gz</fileNamePattern>
			<maxHistory>7</maxHistory>
		</rollingPolicy>
		<encoder class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
			<providers>
				<timestamp>
					<timeZone>UTC</timeZone>
				</timestamp>
				<pattern>
					<pattern>
						{
						"severity": "%level",
						"service": "${springAppName:-}",
						"trace": "%X{X-B3-TraceId:-}",
						"span": "%X{X-B3-SpanId:-}",
						"parent": "%X{X-B3-ParentSpanId:-}",
						"exportable": "%X{X-Span-Export:-}",
						"pid": "${PID:-}",
						"thread": "%thread",
						"class": "%logger{40}",
						"rest": "%message"
						}
					</pattern>
				</pattern>
			</providers>
		</encoder>
	</appender>

	<root level="INFO">
		<appender-ref ref="console"/>
		<!-- uncomment this to have also JSON logs -->
		<!--<appender-ref ref="logstash"/>-->
		<!--<appender-ref ref="flatfile"/>-->
	</root>
</configuration>

该 Logback 配置文件：

将应用程序中的信息以 JSON 格式记录到build/${spring.application.name}.json文件中。
Comments 了两个附加的附加程序：控制台和标准日志文件。
具有与上一节介绍的记录模式相同的记录模式。

Note

如果使用自定义logback-spring.xml，则必须在bootstrap而不是application属性文件中传递spring.application.name。否则，您的自定义登录文件将无法正确读取该属性。

50.2.6 传播范围上下文

Span 上下文是必须跨进程边界传播到任何子 Span 的状态。Span 上下文的一部分是 Baggage。跟踪和 SpanID 是 Span 上下文的必需部分。Baggage 是可选部件。

Baggage 是存储在 span 上下文中的一组 key：value 对。Baggage 与踪迹一起旅行，并附着在每个 Span 上。 Spring Cloud Sleuth 理解，如果 HTTPHeaders 以baggage-作为前缀，并且对于消息传递，Headers 以baggage_开头，则 Headers 与 Baggage 相关。

Tip

当前对 Baggage 物品的数量或大小没有限制。但是，请记住，太多会降低系统吞吐量或增加 RPC 延迟。在极端情况下，由于超出传输级别的消息或报头容量，过多的 Baggage 可能会使应用程序崩溃。

以下示例显示了 Span 设置 Baggage：

Span initialSpan = this.tracer.nextSpan().name("span").start();
ExtraFieldPropagation.set(initialSpan.context(), "foo", "bar");
ExtraFieldPropagation.set(initialSpan.context(), "UPPER_CASE", "someValue");

Baggage 与 Span 标签

Baggage 随身携带(每个孩子 Span 都包含其 parent 的 Baggage)。 Zipkin 不了解 Baggage，也不会收到该信息。

Tip

从 Sleuth 2.0.0 开始，您必须在项目配置中显式传递 Baggage 密钥名称。详细了解该设置here

标签被附加到特定范围。换句话说，它们仅针对该特定 Span 显示。但是，您可以按标签搜索以找到轨迹，前提是存在具有所搜索标签值的 Span。

如果您希望能够基于 Baggage 查找 Span，则应在根 Span 中添加相应的条目作为标签。

Tip

范围必须在范围内。

以下清单显示了使用 Baggage 的集成测试：

The setup.

spring.sleuth:
  baggage-keys:
    - baz
    - bizarrecase
  propagation-keys:
    - foo
    - upper_case

The code.

initialSpan.tag("foo",
		ExtraFieldPropagation.get(initialSpan.context(), "foo"));
initialSpan.tag("UPPER_CASE",
		ExtraFieldPropagation.get(initialSpan.context(), "UPPER_CASE"));

50.3 在项目中添加 Sleuth

本节介绍如何使用 Maven 或 Gradle 将 Sleuth 添加到项目中。

Tip

为确保您的应用程序名称正确显示在 Zipkin 中，请在bootstrap.yml中设置spring.application.name属性。

50.3.1 仅 Sleuth(对数关联)

如果您只想使用 Spring Cloud Sleuth 而没有 Zipkin 集成，则将spring-cloud-starter-sleuth模块添加到您的项目中。

以下示例显示了如何使用 Maven 添加 Sleuth：

Maven.

<dependencyManagement> (1)
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${release.train.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
</dependencyManagement>

<dependency> (2)
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

(1) 我们建议您通过 Spring BOM 添加依赖项 Management，这样就不必自己 Management 版本。
(2) 将依赖项添加到spring-cloud-starter-sleuth。

下面的示例演示如何使用 Gradle 添加 Sleuth：

Gradle.

dependencyManagement { (1)
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${releaseTrainVersion}"
    }
}

dependencies { (2)
    compile "org.springframework.cloud:spring-cloud-starter-sleuth"
}

(1) 我们建议您通过 Spring BOM 添加依赖项 Management，这样就不必自己 Management 版本。
(2) 将依赖项添加到spring-cloud-starter-sleuth。

50.3.2 通过 HTTP 与 Zipkin 一起 Sleuth

如果您同时需要 Sleuth 和 Zipkin，请添加spring-cloud-starter-zipkin依赖项。

以下示例显示了如何对 Maven 执行此操作：

Maven.

<dependencyManagement> (1)
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${release.train.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
</dependencyManagement>

<dependency> (2)
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

(1) 我们建议您通过 Spring BOM 添加依赖项 Management，这样就不必自己 Management 版本。
(2) 将依赖项添加到spring-cloud-starter-zipkin。

以下示例显示了如何对 Gradle 进行操作：

Gradle.

dependencyManagement { (1)
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${releaseTrainVersion}"
    }
}

dependencies { (2)
    compile "org.springframework.cloud:spring-cloud-starter-zipkin"
}

(1) 我们建议您通过 Spring BOM 添加依赖项 Management，这样就不必自己 Management 版本。
(2) 将依赖项添加到spring-cloud-starter-zipkin。

50.3.3 通过 RabbitMQ 或 Kafka 与 Zipkin 一起 Sleuth

如果要使用 RabbitMQ 或 Kafka 而不是 HTTP，请添加spring-rabbit或spring-kafka依赖项。默认目标名称是zipkin。

如果使用 Kafka，则必须相应地设置属性spring.zipkin.sender.type属性：

spring.zipkin.sender.type: kafka

Warning

spring-cloud-sleuth-stream已弃用，并且与这些目的地不兼容。

如果要让 Sleuth 优于 RabbitMQ，请添加spring-cloud-starter-zipkin和spring-rabbit依赖项。

以下示例显示了如何对 Gradle 进行操作：

Maven.

<dependencyManagement> (1)
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${release.train.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
</dependencyManagement>

<dependency> (2)
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>
<dependency> (3)
    <groupId>org.springframework.amqp</groupId>
    <artifactId>spring-rabbit</artifactId>
</dependency>

(1) 我们建议您通过 Spring BOM 添加依赖项 Management，这样就不必自己 Management 版本。
(2) 将依赖项添加到spring-cloud-starter-zipkin。这样，所有嵌套的依赖项都将被下载。
(3) 要自动配置 RabbitMQ，请添加spring-rabbit依赖项。

Gradle.

dependencyManagement { (1)
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${releaseTrainVersion}"
    }
}

dependencies {
    compile "org.springframework.cloud:spring-cloud-starter-zipkin" (2)
    compile "org.springframework.amqp:spring-rabbit" (3)
}

(1) 我们建议您通过 Spring BOM 添加依赖项 Management，这样就不必自己 Management 版本。
(2) 将依赖项添加到spring-cloud-starter-zipkin。这样，所有嵌套的依赖项都将被下载。
(3) 要自动配置 RabbitMQ，请添加spring-rabbit依赖项。

50.4 覆盖 Zipkin 的自动配置

从 2.1.0 版开始，Spring Cloud Sleuth 支持将跟踪发送到多个跟踪系统。为了使其正常工作，每个跟踪系统都需要具有Reporter<Span>和Sender。如果要覆盖提供的 bean，则需要给它们指定一个特定的名称。为此，您可以分别使用ZipkinAutoConfiguration.REPORTER_BEAN_NAME和ZipkinAutoConfiguration.SENDER_BEAN_NAME。

@Configuration
protected static class MyConfig {

	@Bean(ZipkinAutoConfiguration.REPORTER_BEAN_NAME)
	Reporter<zipkin2.Span> myReporter() {
		return AsyncReporter.create(mySender());
	}

	@Bean(ZipkinAutoConfiguration.SENDER_BEAN_NAME)
	MySender mySender() {
		return new MySender();
	}

	static class MySender extends Sender {

		private boolean spanSent = false;

		boolean isSpanSent() {
			return this.spanSent;
		}

		@Override
		public Encoding encoding() {
			return Encoding.JSON;
		}

		@Override
		public int messageMaxBytes() {
			return Integer.MAX_VALUE;
		}

		@Override
		public int messageSizeInBytes(List<byte[]> encodedSpans) {
			return encoding().listSizeInBytes(encodedSpans);
		}

		@Override
		public Call<Void> sendSpans(List<byte[]> encodedSpans) {
			this.spanSent = true;
			return Call.create(null);
		}

	}

}

Name	Spring Cloud 中文文档
Version
Language
Badge
Last Updated	2021-07-03T12:48:05
